Parmi les nouveautés apparues avec la version de Windows server 2003, certaines se situe au niveau du server de DNS, particulièrement l'apparition d'une nouvelle Zone, nommée zone de Stub. Encore une fois ces fonctionnalités n'intéresseront que les architectes de grandes orgnisations, mais cela prouve que Windows server 2003 est l'aboutissement de nombreuses expériences, et prouve la possibilité de répondre aux besoins de montée en charge de petites et grandes entreprises.
tous les chapitres du serveur de DNS de Windows 2000 restent valables

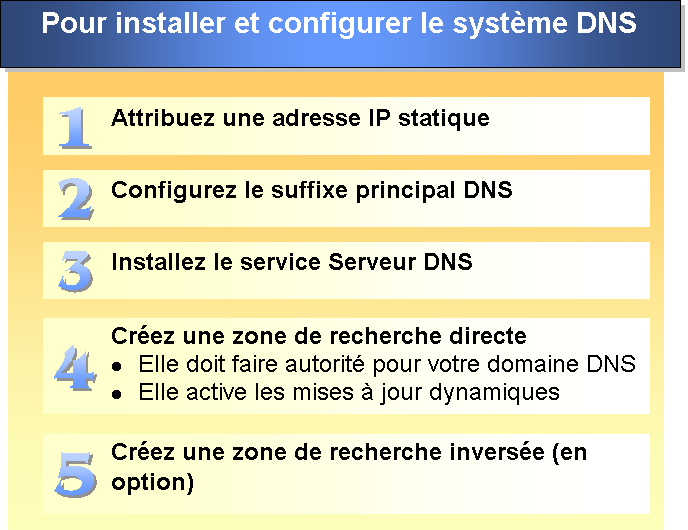

Ordre des opérations d'installation
Rappel sur les Zones de recherche
|
La
console de gestion du service DNS présente une arborescence simple. Les
deux premiers conteneurs listent les zones de recherches alors que le
troisième liste les évènements relatifs au service DNS (ex. : Le serveur
DNS a démarré). |
Dans le cas d'une recherche
directe, le serveur DNS commence par analyser le suffixe DNS pour trouver la
zone dans laquelle est située le noms d'hôte, puis recherche ensuite le mappage
à l'intérieur de cette zone.
Dans le cas d'une recherche
indirecte, le serveur DNS ne connaît que l'adresse IP de l'hôte. Il ne peut
donc pas utiliser la hiérarchie de l'espace de noms pour retrouver le nom d'hôte.
En effet si le serveur devait interroger toutes les zones DNS pour trouver le
nom d'hôte, la recherche indirecte prendrait trop de temps et de ressources
pour être réellement efficace.
C'est pourquoi un domaine
spécifique, nommé in-addr.arpa a été réservé dans l'espace de noms DNS.
Ce domaine est subdivisé en sous-domaines correspondant chacun à un réseau donné.
Ainsi le domaine contenant tous les mappages adresse IP / nom d'hôte
du réseau privé de classe C (la page des adresses IP privées de classe C va
de 192.168.0.1 à 192.168.255.254) se nomme 168.192.in-addr.arpa.
Par exemple, lorsqu'un serveur DNS recherche le nom d'hôte correspondant à l'adresse
IP 172.16.16.1, il s'adresse à la zone nommée 16.172.in-addr.arpa.
Selon le plan d'adressage
du réseau, il arrive que plusieurs zones de recherches inversées doivent être
crées afin de contenir tous les mappages adresse IP / nom d'hôte d'un
domaine donné. Par exemple si une entreprise utilise le domaine laboms.lan
et que son plan d'adressage fait intervenir des adresses IP privés de classes
B et des adresses IP privées de classe C alors elle devra créer une zone de
recherche directe nommée laboms.lan et deux zones de recherches inversées
nommées 16.172.in-addr.arpa et 168.192.in-addr.arpa.
Dans un environnement Microsoft,
les mappages nom d'hôte / adresse IP et adresse IP / nom d'hôte sont appelés
enregistrements de ressources. On distingue plusieurs types d'enregistrements
de ressources. Voici la liste des principaux types :
·
A : Les enregistrements de ressources A (pour Adresse d'hôte) sont
des mappage entre un nom d'hôte et une adresse IPv4 (adresse IP d'une longueur
de 32 bits). Ils représentent généralement la majorité des enregistrements de
ressources des zones de recherches directes.
·
AAAA : Les enregistrements de ressources de ce type sont des mappages
entre un nom d'hôte et une adresse IPv6 (adresse IP d'une longueur de 128 bits).
·
CNAME : les enregistrement de ressources de type CNAME (Canonical NAME
ou nom canonique) sont des mappages entre un nom d'hôte et un autre nom d'hôte.
Ils permettent de créer des alias pour un nom d'hôte donné (c'est-à-dire d'associer
plusieurs noms d'hôte à une même machine).
·
HINFO : Les enregistrements de ressources de type HINFO (Host INFO ou
informations sur l'hôte) spécifient le type de processeur (ex. : INTEL-386)
et le système d'exploitation (ex. : WIN32) correspondant à un nom d'hôte.
·
MX : les enregistrements de ressources de type MX (Mail eXchanger)
identifient les serveurs de messageries. Chaque serveur de messagerie doit aussi
disposer d'un enregistrement de ressource A. Il est possible de donner une priorité
différente à chaque enregistrement MX.
·
NS : les enregistrements de ressources de type NS (Name Server ou serveur
de nom) identifient les serveurs DNS de la zone DNS. Ils sont utilisés dans
le cadre de la délégation DNS.
·
PTR : les enregistrements de ressources de type PTR (PoinTeR ou pointeur)
sont des mappages entre une adresse IP et un nom d'hôte. Il représentent la
majorité des enregistrements des zones de recherches inversées.
·
SOA : les enregistrement de ressources de type SOA (Start Of Authority)
contiennent le nom d'hôte et l'adresse IP du serveur DNS qui héberge actuellement
la zone DNS principale. Il y a un seul enregistrement SOA par zone DNS. C'est
le premier enregistrement crée dans une zone DNS.
·
SRV : les enregistrements de type SRV (service) permettent de mapper
un nom d'hôte à un type de service donné. Ainsi les enregistrements SRV peuvent
permettre de retrouver la liste des serveurs HTTP ou bien encore des contrôleurs
de domaines. Il est possible de donner une priorité différente à chaque enregistrement
SRV.
·
WINS : les enregistrements de ressources de type WINS indiquent au serveur
DNS l'adresse IP d'un serveur WINS a contacter en cas d'échec lors de la résolution
de nom d'hôte. Les enregistrements WINS ne peuvent être crée que dans une zone
de recherche directe.
·
WINS-R : les enregistrements de ressources de type WINS-R ne peuvent être
crée que dans une zone de recherche inversée.
Une zone de noms ou zone
DNS est un ensemble d'enregistrements de ressources appartenant à la même portion
de l'espace de noms DNS.
Par exemple une zone DNS peut contenir l'ensemble des enregistrements
de ressource de type A (c'est-à-dire des mappages noms d'hôte / adresses IP)
du domaine laboms.lan. Il existe trois types de zones DNS :
·
les zones principales peuvent ajouter, modifier et supprimer des enregistrements
de ressource.
·
les zones secondaires sont des copies en lecture seule d'une
zone principale donnée. Un serveur DNS qui héberge une zone secondaire ne peut
pas ajouter ni modifier d'enregistrements de ressource. Les zones secondaires
ont donc pour seul intérêt de garantir une tolérance aux pannes.
·
les zones de stub sont des copies partielle d'une autre zone. Elle
contiennent uniquement les enregistrements de ressource de types SOA, NS
et A.
Les enregistrements d'une
zone DNS donnée sont stockés localement par le serveur DNS sous la forme d'un
fichier. Cependant si le serveur DNS joue aussi le rôle de contrôleur de domaine,
il est possible de stocker les zones principales et les zones de stub dans le
service d'annuaire Active Directory. On parlera alors de zones intégrées
à Active Directory. Cette seconde solution apporte des avantages en termes
de performance et de sécurité.
a/ configurer une zone de recherche directe
Si votre réseau ne contient
aucun serveur DNS, vous devez commencer par créer une zone de recherche principale.
Pour cela il faut faire un clic droit sur le conteneur zones de recherches

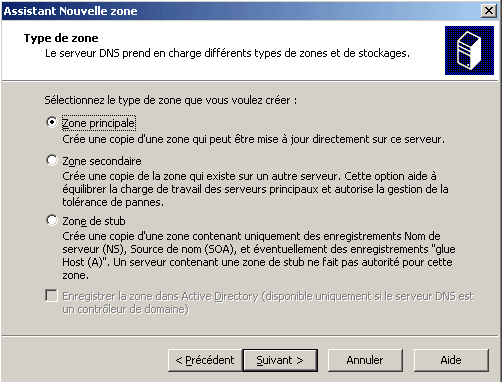

directes, puis sélectionner Nouvelle zone. Dans l'assistant cliquez
sur Suivant, puis sélectionnez Zone principale dans la fenêtre
Type de zone. On remarque que la case Enregistrer la zone dans Active
Directory est grisée ce qui est normal étant donné que dans notre exemple la
machine n'est pas un contrôleur de domaine.
Dans la fenêtre Nom de
la zone, entrez la partie de l'espace de nom que devra contenir la zone
de recherche directe principale, puis cliquez sur Suivant. Dans notre

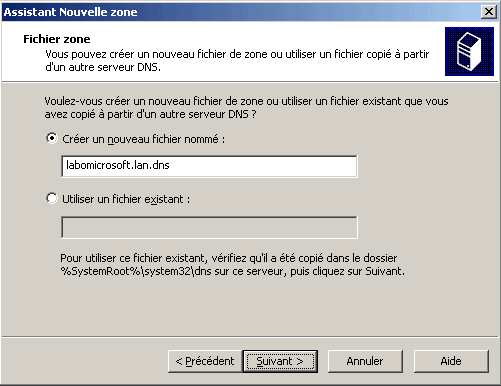

exemple, le nom de la zone est : labomicrosoft.lan. Vous êtes ensuite
amené à créer un nouveau fichier de zone et à le nommer. Le nom proposé par
défaut est labomicrosoft.lan.dns.

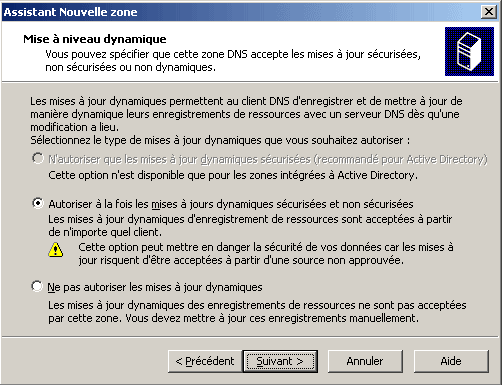

Dans la fenêtre Mise à
niveau dynamique, vous devez donner ou non la permission aux machines cliente
de mettre à jour automatiquement leurs enregistrements de ressources. En effet,
si vous utilisez un plan d'adressage dynamique (avec le protocole DHCP par exemple)
les machines clientes peuvent changer d'adresse IP ce qui invalide les enregistrements
de ressources A et PTR correspondant. Cependant, les machines exécutant Windows
2000/XP/2003 peuvent mettre à jour automatiquement les enregistrements A et
PTR les concernant à chaque modification de leur configuration. Trois choix
sont disponibles :
o
N'autoriser que les mises à jour dynamiques sécurisées : seul les ordinateurs
possédant un compte d'ordinateur dans Active Directory peuvent créer et mettre
à jour automatiquement leurs enregistrements de ressources. Cette option n'est
disponible que dans le cas d'une zone intégrée à Active Directory.
o
Autoriser à la fois les mises à jour dynamiques sécurisées et non
sécurisées : tous les ordinateurs exécutant Windows 2000/XP/2003 peuvent créer
et mettre à jour automatiquement leurs enregistrements de ressources. Même une
machine qui n'est pas membre du domaine peut créer des enregistrements, ce qui
peux poser des problèmes de sécurité.
o
Ne pas autoriser les mises à jour dynamiques : Dans ce cas, la seule
façon de mettre à jour les enregistrements de ressources est d'utiliser la commande
ipconfig /registerdns sur chaque machine cliente. Si cette solution est
utilisable avec un petit nombre de machine, elle s'avère trop contraignante
dans un réseau d'envergure.
Une fois votre choix effectué,
cliquez sur Suivant, puis sur Terminer pour quitter l'assistant.
b/ configurer une zone de recherche inversée
Vous pouvez ensuite créer
une zone de recherche inversée principale. Pour cela, faites un clic droit sur
le conteneur zones de recherche inversée, puis sélectionner Nouvelle
zone. Dans l'assistant cliquez sur Suivant, sélectionnez Zone
principale dans la fenêtre Type de zone puis faites Suivant.

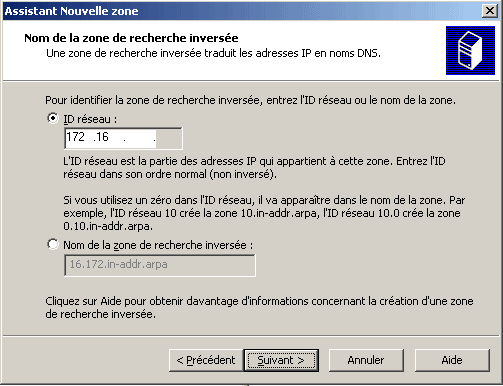

Vous devez ensuite choisir le nom de la zone de recherche inversée. Pour cela
vous pouvez entrer l'adresse IP du réseau auquel appartiennent les machines
considérées (dans ce cas l'assistant génèrera automatiquement le nom de la zone)
ou bien choisir le nom de la zone manuellement. Une fois le nom de zone correctement
entré, cliquez sur Suivant.
Dans la fenêtre Fichier
zone, donnez un nom au fichier qui contiendra la zone DNS puis cliquez sur
Suivant. Vous devez ensuite autoriser ou non les mises à jour dynamique
des enregistrements de ressources.
Une fois ce choix effectué,
cliquez sur Suivant puis sur Terminer pour quitter l'assistant.
a/ introduction
Pour alléger la charge
du serveur DNS hébergeant une principale, vous pouvez créer une copie de cette
zone en lecture seule sur un second serveur DNS. Ce type de zone est appelé
zone secondaire. Pour créer une zone secondaire il faut donc que le réseau contienne
déjà un serveur DNS hébergeant une zone principale.
b/ configurer une zone de recherche directe
Pour créer une zone secondaire,
il faut faire un clic droit sur le conteneur Zones de recherche directes,

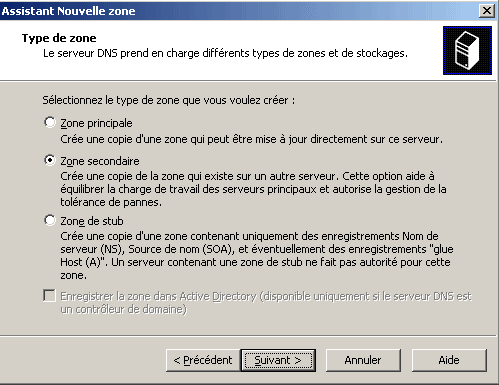

puis cliquer sur Nouvelle zone. Cliquez sur Suivant, sélectionnez
Zone secondaire puis faites Suivant. Vous devez ensuite donner
le nom de la zone à dupliquer. Dans notre exemple, il s'agit de labomicrosoft.lan.
Vous devez ensuite, entrer
l'adresse IP du serveur hébergeant la zone principale.
Cliquez ensuite sur Suivant
puis sur Terminer pour quitter l'assistant.
c/ configurer une zone de
recherche inversée
Pour créer une zone de recherche
inversée secondaire, faites un clic droit sur le conteneur Zones de recherche
inversée, puis cliquez sur Nouvelle zone. Cliquez sur Suivant pour
passer la fenêtre de présentation de l'assistant. Dans la fenêtre Type de
zone, sélectionnez Zone secondaire puis Suivant.
Saisissez l'adresse IP du
réseau dans la zone de texte ID réseau .Cliquez sur Suivant.
Vous devez ensuite, entrer
l'adresse IP du serveur hébergeant la zone principale.
Cliquez ensuite sur Suivant
puis sur Terminer pour quitter l'assistant.
